Quand on veut une pergola à lames orientables vraiment adaptée à sa terrasse, le mécanisme est la pièce maîtresse, et ce n’est pas forcément la plus compliquée à fabriquer si l’on respecte quelques règles de base. L’idée est de viser un système fiable (manuel ou motorisé) en sécurisant trois points: des pivots précis, une tringlerie rigide et un alignement initial irréprochable.
En bref
- Ne pas dépasser 180 à 200 cm de longueur de lame, avec un idéal à 150 cm pour garder une manœuvre souple.
- Placer l’axe au tiers de l’épaisseur et soigner les pivots: un jeu qui apparaît finit par désaligner tout l’ensemble.
- Prévoir un jeu technique d’environ 35 mm et laisser un léger jeu aux fixations pour la dilatation (aluminium: 1,5 mm par mètre).
- Budget: paire de mécanismes autour de 58,80 € TTC, moteur tubulaire à partir de 80 €, et un ordre d’idée de 161 € HT/m² (lames bois) ou 251 € HT/m² (lames aluminium).
Comprendre le mécanisme: pivots, tringlerie, synchronisation
Dans la pratique, un mécanisme de lames orientables repose sur une logique simple: chaque lame pivote à ses deux extrémités, puis une tringlerie d’actionnement relie toutes les lames pour les faire tourner ensemble. On retrouve souvent un fonctionnement très parlant: un quart de tour de la tringle suffit à faire basculer les lames.
Ce que beaucoup découvrent sur le chantier, c’est que la sensation finale (souple ou dure, régulière ou saccadée) n’est pas une question de force, mais de cohérence mécanique. Un pivot qui prend du jeu, et les lames se désalignent. Une tringlerie qui fléchit, et la manœuvre devient pénible. Ce geste, pourtant banal, mérite d’être questionné avant même de couper la première lame.
Choisir l’épaisseur et les dimensions des lames: trois familles qui changent tout
On gagne du temps en décidant d’abord une « famille » de mécanisme, parce qu’elle impose un couple épaisseur-largeur-longueur cohérent. La longueur est la limite la plus structurante: ne pas dépasser 180 à 200 cm, et rester autour de 150 cm quand on veut un système durable et facile à régler.
| Variante | Épaisseur de lame | Largeur de lame | Longueur max recommandée |
|---|---|---|---|
| Mécanisme 20 mm | 20 mm | 100 à 120 mm | 150 cm (200 cm max) |
| Mécanisme 27-28 mm | 27 ou 28 mm | 135 mm minimum | 150 cm (200 cm max) |
| Installation optimale (wovar) | 16 à 18 mm | 145 mm | 180 cm max |
Pour l’implantation, deux repères reviennent souvent, et ils évitent bien des reprises. D’abord, l’axe de rotation se place au tiers de l’épaisseur. Ensuite, côté espacement, on travaille généralement avec un jeu technique d’environ 35 mm, et des espacements usuels entre 35 et 50 mm. Ce sont des valeurs simples, mais elles conditionnent la liberté de rotation, la tolérance aux petites variations de bois, et la constance de l’orientation.
Pour se projeter vite, quelques exemples de comptage sont parlants: sur 95 cm de large, on prévoit 8 lames. Sur 165 cm, on compte 14 lames. Et une profondeur de 330 cm revient à assembler deux modules de 165 cm mis bout à bout, ce qui simplifie la fabrication et les réglages.
Pièces et matériaux: viser simple, durable, réparable
Un mécanisme de lames orientables vit dehors, avec des cycles de chaleur, d’humidité et de vent. La stratégie la plus apaisante, c’est de choisir des matériaux tolérants et des pièces remplaçables. Les structures se prêtent bien à l’aluminium (idéalement thermolaqué) ou à l’acier galvanisé. Pour tout ce qui est fixation extérieure, une visserie inox A2 ou A4 évite la corrosion prématurée. Côté lames, on rencontre du bois dur traité, du Red Cedar de qualité menuiserie, du Douglas, du pin autoclave ou du mélèze.
Pour les pièces non structurelles, certains systèmes utilisent du polypropylène chargé à 30 % de fibres de verre, annoncé résistant au vent jusqu’à 110 km/h selon fabricant. Cela n’empêche pas de rester prudent sur les réglages et les butées, mais l’information rassure sur l’usage extérieur.
Sur le plan des composants, on retrouve une base stable: pivots, axes en acier galvanisé ou inox, bagues nylon, tringle, butées de fin de course, parfois une roulette ou un roulement. Côté outillage, une perceuse-visseuse, un niveau à bulle, une scie à métaux, un mètre ruban, des embouts Torx, un forêt étagé, un évaseur et un pointeau couvrent l’essentiel.
Fabriquer des pivots « imperdables » au tube cuivre: une méthode qui change la sérénité
On a tous vécu ce moment où une lame tourne bien sur l’établi, puis se dérègle après quelques manœuvres. Souvent, le pivot est en cause. Une méthode simple consiste à créer un pivot imperdable à partir d’un tube cuivre 6 x 8 mm (6 mm intérieur, 8 mm extérieur), inséré dans un perçage de 8 mm puis évasé aux deux extrémités. Ce petit détail évite que le tube glisse et qu’un jeu se crée avec le temps.
- Couper des tronçons de 24 mm exactement, un par lame et de chaque côté, puis percer les lisses-supports en 8 mm aux emplacements prévus.
- Insérer le tube et évaser les deux extrémités avec un évaseur ou un pointeau: trop léger, le pivot finit par glisser, trop appuyé, le tube s’écrase et bloque la rotation.
- Contrôler la rotation de la lame et limiter le jeu latéral, puis garder un léger jeu aux fixations pour la dilatation et lubrifier avec une graisse silicone ou téflon.
L’évasement est l’étape qui mérite une pièce d’essai. Il arrive qu’un premier essai soit trop timide, puis que le suivant soit trop serré. Une fois le geste trouvé, la répétition devient presque reposante, et les lames gagnent ce mouvement « propre » qu’on attend d’un ensemble bien réglé.
Tringlerie: rigidité, entraxe, réglage initial
La tringlerie est la colonne vertébrale de la synchronisation. On trouve couramment des tringles de 485 mm (par exemple deux tringles de 485 mm dans certains kits), mais la longueur exacte importe moins que la rigidité et la qualité d’alignement au montage. Si la tringle fléchit, le système devient dur à manœuvrer et l’usure s’accélère.
Le réglage le plus rentable en temps se joue au moment de la pose : aligner soigneusement toutes les lames au même angle avant de fixer la tringlerie. Un décalage au départ ne disparaît pas, il se propage. On peut aussi prévoir des butées de fin de course pour éviter les sur-rotations, les claquements et les contraintes inutiles, en veillant au choix du montant Placo adapté, selon modèle, dimensions et prix.
Enfin, deux contraintes « invisibles » reviennent souvent. D’une part, le jeu technique d’environ 35 mm. D’autre part, la dilatation: l’aluminium peut prendre 1,5 mm par mètre. Laisser un peu de liberté aux assemblages évite qu’un mécanisme parfaitement réglé en atelier devienne capricieux au premier pic de chaleur.
Calculs rapides: nombre de lames, poids, charge et moteur
Pour dimensionner sans se perdre, on peut procéder par étapes. D’abord, le nombre de lames peut se calculer avec une relation simple: (largeur utile + entraxe) / (largeur lame + entraxe). Les exemples donnent une base: 95 cm donne 8 lames, 165 cm donne 14 lames.

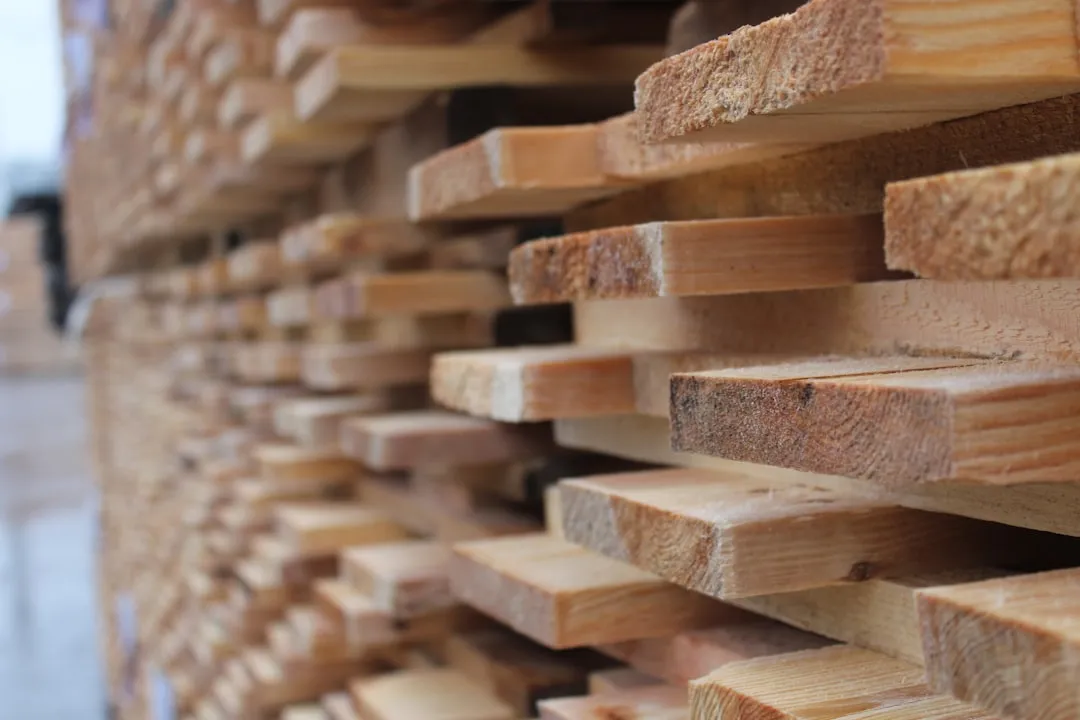

Ensuite, le poids total s’estime en multipliant longueur (en mètres) par le poids linéaire et par le nombre de lames. Un repère cité pour une lame en pin de 30 mm est d’environ 3 kg par mètre linéaire. Pour vérifier le comportement, on compare ensuite aux capacités usuelles annoncées, autour de 150 à 300 N par lame.
Si l’on motorise, le couple à prévoir dépend de la somme des efforts pour pivoter toutes les lames, des frottements, et d’une marge, notamment en présence de vent. Un moteur tubulaire existe à partir de 80 €, et l’alimentation peut être filaire (220 V) ou en 12-24 V (batterie, solaire). Sur les jours de rafales, on se remercie d’avoir prévu des butées, un débrayage manuel (manivelle ou canne de manœuvre) et des protections de base comme le sectionnement et l’arrêt d’urgence.
Budgets: repères concrets pour décider entre manuel et motorisé
On cherche souvent un chiffre simple pour trancher. Il y a d’abord les repères pièce par pièce: une paire de mécanismes se trouve autour de 58,80 € TTC, et un moteur tubulaire démarre autour de 80 €. Pour une pergola typique de 12 à 15 lames, on compte 3 à 4 paires, soit 176 € à 235 € uniquement pour les mécanismes selon ce repère. Et pour une vue globale, on rencontre des ordres d’idée de 161 € HT par m² avec des lames bois et 251 € HT par m² avec des lames aluminium.
L’intérêt du DIY est souvent une économie nette: des solutions en kit et fabrication personnelle peuvent diviser la facture par trois par rapport à une bioclimatique prête à poser, avec une économie annoncée pouvant atteindre 3 000 à 5 000 € sur 15 m². En face, il faut accepter le vrai coût caché: le temps. Un bricoleur expérimenté prévoit une journée de travail minimum sur un module type, entre axes, perçage, assemblage et réglages.
Petite fiche d’entretien et dépannage: garder la manœuvre douce
Un mécanisme bien conçu se répare, et c’est une forme de confort. Une fois par an, nettoyer les pivots, puis lubrifier les axes à la graisse silicone ou téflon suffit souvent à conserver une rotation régulière. Un contrôle semestriel des jeux et des fixations complète bien la routine.
- Rotation dure: tringle qui fléchit, évasement trop appuyé, dépôts. Actions: vérifier l’alignement, contrôler le tube cuivre, lubrifier, remplacer les bagues si besoin.
- Lames désalignées: pivot avec jeu ou tringlerie mal réglée. Actions: remplacer le pivot (quelques euros par lame), puis reprendre l’alignement et la fixation de la tringlerie.
- Bruit métallique par vent fort: absence de butées, jeu excessif, corrosion. Actions: ajouter des butées de fin de course, remplacer une visserie non inox par de l’inox A2 ou A4.
Une dernière idée simple avant de lancer la série complète: faire un module test, régler le mouvement à vide, puis seulement répéter. Quand les pivots sont imperdables et la tringlerie ne plie pas, le mécanisme cesse d’être une source de stress et devient un petit morceau de mécanique domestique, discret et durable.
